Visielijmverspreidingsmachine CCD-systeem voor 2 componenten Epoxy silicium Polyurethane

Visielijmverspreidingsmachine CCD-systeem voor 2 componenten Epoxy silicium Polyurethane

Detailinformatie
Model nr.:
PGV-501
Garantie:
12 maanden
Automatische rangschikking:
Automatisch
Installatie:
Verticaal
Gedreven type:
Elektrisch
Artikel 1:
Visielijm dispenserende machine
Werkgebied:
400 x 600 x 100 mm
AB-tanks:
10L, 25L, 40L Facultatief
Verwarming:
Beschikbaar
Vacuüm:
Beschikbaar
Zelfreinigend:
Beschikbaar
Tankmixer:
Beschikbaar
Transportpakket:
Standaard polyhouten hoesje
Specificatie:
700 x 700 x 100 mm
Handelsmerk:
D&H
Oorsprong:
Made in China
Hs-code:
8424899990
Levering vermogen:
10/Month
Pakketgrootte:
100.00cm * 100.00cm * 100.00cm
Bruto gewicht van het pakket:
200.000kg
Levertyd:
15 dagen (1 - 1 stuk) Onderhandelbaar (> 1 stuk)
Precisie:
Hoge nauwkeurigheid
Voorwaarde:
Nieuw
Certificering:
RoHS, CE
Aanpassing:
Beschikbaar Gepersonaliseerd verzoek
Verzendkosten:
over de verzendkosten en de geschatte levertijd.
 :
Aanvankelijke betaling Volledige betaling
Monetaire waarde:
US$
Teruggave en restitutie:
U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.
Markeren:

machine voor het gieten van lijm

,

machine voor het gieten van epoxylijm

,

Epoxylijm dispenserende machine

Productomschrijving
PGV-501S CCD-visieverspreidingssysteem voor 2 componenten epoxy-siliconen Polyurethane

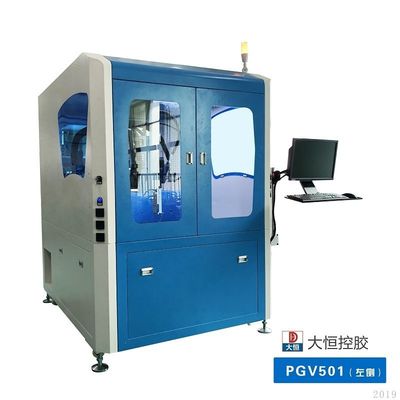

Visielijmverspreidingsmachine CCD-systeem voor 2 componenten Epoxy silicium Polyurethane 0

PGV vision lijm potting machines is de volledig automatische lijm potting machine gelanceerd door Daheng automatisering.siliconen en andere twee-componenten materialen voor het mengen van materialen en automatische perfusie.


Visielijmverspreidingsmachine CCD-systeem voor 2 componenten Epoxy silicium Polyurethane 1
De apparatuur heeft de kenmerken van nauwkeurige proportionaliteit en kwantitatieve consistentie, die de kwaliteit en output van de productie kunnen verbeteren.Het kan worden uitgerust met twee-vloeistof mengapparatuur om de efficiëntie van de perfusie te verbeteren.Bovendien kan het worden uitgerust met hulpapparatuur zoals assemblagelijn, bakpad en multi-station draaiend platform.
PGV501 De lijmpotmachine voor het gezichtssysteem heeft de volgende uitstekende kenmerken:
  1. Een ultra-hoge precisie dubbelcilinder zuigerpomp, lijm stabiel en gemakkelijk te gebruiken.Een nieuwe generatie metingskoppelingsregeling voor vloeistoffen met hoge nauwkeurigheid, variabele, ononderbroken en lange levensduur wordt gerealiseerd.
  2. De machine heeft een automatische lijm afgifte functie, kan matchen 1: 1 tot 10: 1 binnen de twee-component lijm, kan automatisch matchen, automatisch mengen, automatisch mengen,automatische voltooiing van de machine, geen handmatching nodig, is een online type van lijm dispensing, om de hoeveelheid lijm te vullen, hoeveel lijm dispensing, dispensing goede lijm is onmiddellijk aan het product.
  3. High-precision CCD visie vangst en positionering, high-precision geïmporteerde servo schroef drie-coördinaten lineaire manipulator mobiele apparaat, om high-precision positionering controle, nauwkeurigheid te bereiken ± 0.3 mm
  4. Bewegingsbesturingskaart: snelle punt- en lijntekening en verschillende onregelmatige bewegingsbesturing; onderwijsprogrammering is aangenomen.
  5. Verschillende soorten naalden:Kleefmiddel gemengd en gelijkmatig uitgedeeld.
  6. Alarmfunctie: de trommels van A en B zijn uitgerust met alarm- en inductietoestellen van lagere positie
  7. Vacuümvoeding: zowel vat A als vat B kunnen automatisch vacuümvoeding, wat nuttig is om luchtbelletjes te elimineren
  8. Voeding van de diafragmapomp: A, B-trommels kunnen de diafragmapomp automatisch voeden
  9. Automatische reiniging: het gemengde deel van de AB-lijm wordt automatisch gereinigd met gas en vloeistof.
  10. Anti-harding procedure, de machine kan de lijm interval tijd in te stellen volgens de tijd van lijm harding, om te voorkomen dat de lijm harding veroorzaakt door de incidentele stop tijdens de werktijd,waardoor de machine blokkeert.
Invoering van apparatuur


1.Algemene technische parameters:
Glijmengverhouding 10000-100:10 Facultatief
Werkgebied 600 (((X)*600(Y) *100mm(Z)(effectief: 400 mm(X))
Werkpad Punt, lijn, boog, cirkel
Positioneringsmethode CCD Visuele opname positionering
Ziensysteem Software voor visuele opslag- en positioneringssystemen
Motor Servomotor (Japan), loodschroef + schuifbalk (merk Taiwan)
Productielijnfunctie Facultatieve matchingfunctie van de productielijn (op maat gemaakte productielijn volgens de producten van de klant)
Versnelling 500 mm/s(verplaatsingssnelheid)1-12 ml/s(Eenpomplijmpercentage)
Precisiteit ± 0,03 mm (herhaalbaarheid)±2%(pottenbakken)±2%(menging)
Afvoer van lijm Automatische ontlading van lijm van oorsprong/vast punt
Veiligheid Voordeur/veiligheidsrooster
Programmemory 99 stuks
Inlaatluchtdruk 0.5MPa-0.7MPa
Viscositeit 50cps~Paste
Operatiemodus Handmatig/automatisch
Verhouding PLC/ stomppomp/versnellingspomp/schroefpomp
Stroom Digitale invoer
Onderwijsmodus Programmering onderwijzen
automatisch besturingssysteem PC, touchscreen (programma's programmeren, wijzigen, opslaan, enz.)
Sturing van de kleefstof AB lijmzuigklep, realiseer AB lijm onafhankelijke werking
Mixmodus Dynamische en statische optioneel, onmiddellijk mengen, gemakkelijk schoonmaken

Tank Roestvrij staal40 liter),(25L),(10 liter) facultatief
Stroomvoorziening 220V/50Hz/1,5kWzonder verwarming)
Afmeting Voor de toepassing van deze verordening geldt:
Hoogte van de lijn 850 tot en met 950Kan aangepast worden)
Breedte van de lijn Maximaal 550 mm ((Visie 400 mm))kan worden aangepast)
Het lichaam van de transportlijn Gordel/dubbele ketting/rol
Lijncarrosseriebelasting Per productie
Positionering klempositie
Blokkeringscilinder 3 stuks (standaard)



2Beschrijving van het schema van de uitrusting

Volgens de instructies van het besturingssysteem voltooit de dispenseermachine de dispenseering en de overbrenging van lijm naar het mengsysteem en geeft de CCD-visuele opname het commando.De drie-assige manipulator draagt het mengsysteem deelHet menggedeelte van de apparatuur is voorzien van de automatische reinigingsfunctie.


4. Inleiding van de machineconstructie en de belangrijkste onderdelen:
PGV501 bestaat voornamelijk uit de volgende delen:visueel positioneringssysteem, machineframe, opslagtanks, proportiesysteem, mengsysteem (dubbele vloeistofklep), reinigingssysteem, coördinaten lineaire manipulator, transportlijnen,besturingssysteem enzovoort

4.1 visueel positioneringssysteem:de CCD-visie wordt gebruikt om de positionering vast te leggen, en de driecoördinaten lineaire robotarm wordt door software verwerkt om commando's voor de positionering te sturen.


4.2Machinaframe: gebruik maken van de structuur van het lasframe van plaat om ondersteuning en referentie te bieden voor de gehele apparatuur.
4.3 Tanks: de tank is uitgerust met een roermachine, vacuümzuigfunctie, vacuümverwijderingsfunctie, hoog/laag vloeistofniveau sensor en de bodem van de tank is uitgerust met een afsluitbalk.constante temperatuur verwarmingDe belangrijkste kenmerken zijn als volgt:
1) de vacuümdrukbak van roestvrijstalen plaat kan de vacuümnegatieve druk in de tank weerstaan.
2) Er zijn elektrische roermachines in de tanks, dus door te roeren kan het neerslaan en het overlappen van de A/B-lijm worden voorkomen en kan de temperatuur van de lijm in de tanks gelijkmatiger worden;
3) De sensor voor het niveau van de lijmtank: wanneer de lijm lager ligt dan het gestelde niveau, zal deze automatisch alarmeren en herinneren aan het toevoegen van lijm;
4) De tanks kunnen optioneel worden uitgerust met een vacuümontfooningsfunctie (de ontfooningstijd kan door middel van een touchscreen worden ingesteld), die ook automatisch lijm kan voeden door middel van vacuüm negatieve druk,en de relevante kleppen sluiten automatisch voor het toevoegen van lijm, en de betreffende klep wordt automatisch geopend/de druk wordt verlaagd na het toevoegen van lijm;
5) De tank is uitgerust met een drukverlagend kogelventiel en de bodem van de tank is voorzien van een terugstroominterface en een onderschepping om de kogelventiel te sluiten;
6) De lijmtenk is gereserveerd voor de handmatige voedingspoort om op tijd lijm toe te voegen;
7) De lijmtenk kan worden gebruikt voor het opwarmen bij constante temperatuur;

4.4 Mengsystemen
De kerncomponent van het PGV501 proportiesysteem is een hoge precisie tandwielmeterspomp.

Het heeft de volgende kenmerken:
1) Volumetrisch meetsysteem met een hoge verhouding nauwkeurigheid (± 2%), geschikt voor middelgrote en lage viscositeit twee-component materiaal verhouding;
2) Er kan een continue lijmontlading worden gerealiseerd en de hoeveelheid lijm kan in een breed bereik van 1 g/s tot 16 g/s worden omgezet;
3) Stabiele werking, onderhoudsvrij, lange levensduur;
4) De vereisten voor een variabele verhouding van 1:1 tot 10:1 kunnen worden bereikt door de selectie en combinatie van verschillende meetpompen;

4.4 mengsysteem (dubbele vloeistofklep)
Het kernonderdeel van het PGV501-mengsysteem is een dubbele vloeistofklep.De AB-lijm wordt via de meetpomp overgebracht naar het lijmmenggedeelte (dubbele vloeistofklep) en gemengd in de mengpijp onder de dubbele vloeistofklep. De online mengmethode is klaar om te mengen.De belangrijkste kenmerken van de dubbele vloeistofklep zijn als volgt:
1) de mengmotor drijft de mengbuis door een dubbele bladklep uit de lijm, dan zelf laag naar beneden op de plastic kop, dus gelijkmatig gemengd lijm, dit proces is volledig verzegeld,en het dubbele bladklep/mengbuis is gevuld met lijm, zonder luchtbelletjes, mengproces door dubbele bladschakelaar klep cilinder lijm sluiting terug te zuigen, stoppen wanneer de lijm niet lijm druppelen;
2) de maximumsnelheid van de roermotor kan 3000 RPM (instelbaar) bereiken, die volledig gelijkmatig kan roeren;
3) roermotor met automatische detectiefunctie;

4.5 reinigingssysteem
Automatische reiniging, het gemengde deel van AB-lijm met automatische gas- en vloeistofreiniging

4.6 Lineaire manipulator met drie coördinaten
De driecoördinaten lineaire mechanische arm wordt aangedreven door een servomotor, die de precieze positiebeheersing van de rubberkop kan realiseren.de bewegingsbaan van de rubberkop kan gemakkelijk worden aangepast.

De belangrijkste parameters zijn de volgende:
Verplaatsing van de machine :600*600*100, (z-as kan handmatig worden ingesteld op 100)
Zichtbereik 600 (Y) *400 (Y)
Versnelling: X, y0-500 mm/, z-as 0-100 mm/
Herhalingsnauwkeurigheid: ±0,03 mm (cumulatieve tolerantie is niet toegestaan)
4.7 Transportlijn (aanpasbaar)
Frequentiekonverter wordt aangenomen om de vervoermotor te bedienen, de snelheid kan worden ingesteld 10-300mm/s, gordel/dubbele snelheid keten/roltransmissie wordt aangenomen, de voorkant,de midden- en achterblokkeringscilinders zijn standaard geconfigureerd, wordt standaard de positionering van de klem-/koppeling aangenomen, de positionering is nauwkeurig, de breedte van het verstelbare lijnkorps is 150-550 mm.



4.7 Besturingssysteem
PLC, touchscreenbesturing en configuratie van onderwijs- en programmeringssysteem, het besturingssysteem heeft de volgende kenmerken:
1) de lijmopbrengst wordt door de snelheid van de motor geregeld om de vereiste hoeveelheid lijm te bereiken en de lijmopbrengst kan naar willekeur worden aangepast;
2) instelbare synchrone lijmvrijstelling, zodat A/B lijm tegelijkertijd uit de lijmklep vloeit en een beter mengeffect kan worden verkregen;
3) het apparaat is uitgerust met een instelbare antigel timer, vacuümontfoonings-, anti-hardings- en ontfooningstijd.
4) instelbare functies voor eenmalige en continue lijmontlading om aan verschillende technologische eisen te voldoen;
5) de gehele bediening wordt bestuurd door Panasonic PLC, kunlun tongtai touchscreen bedieningsfunctie, gereserveerde communicatieinterface,De toestand van de apparatuur en de parameters van de instellingen kunnen worden vastgelegd door apparatuur van derden.;
6) het beveiligingsinterlockprogramma is geconfigureerd om te voorkomen dat werknemers verkeerd werken.

4.8 Verspreidingsstuk
Kan worden aangepast volgens het product verschillende specificaties van lijm sproeiers

5,PGV501 Configuratielijst
Categorie Volledig automatische lijmpotmachine Brandnaam
Configuraties Hoeveelheid
Frame Vierkant staalpijp/metalen plaat 1 set Made in China
Controlesysteem PLC's 1 set Panasonic
Visueel software systeem + lijm controle software systeemCCD Positionering, lijmverhouding, lijmontlading, loopbaan en positieversnelling zijn instelbaar en controleerbaar) 1 set D&H
HMI touchscreen 1 pc MCGS
PC-mens-computer-interface 1 set Made in China
Bewegingsbediening 1 set JSTR
Sensor 6 stuks Made in China
Bestuurder 5 stuks Mitsubishi/verhoger
Mobiele platform Gidsrail 3 sets HIWIN
schroefstaaf 3 sets TBI
Servomotor 2 sets Mitsubishi
Lijmvoorziening met een breedte van niet meer dan 50 mm 2 stuks D&H
Hoogprecisieversnellingspomp (gegarandeerde levensduur van de pompkern is 1 jaar) 1 set Made in China
Dubbele vloeistofstroom dynamisch mengen
(inclusief dubbele vloeistofklep)
1 set D&H
B Lijmstroomdisplay 1 set D&H
Y-filter 1 set D&H
Zelfreinigingsinrichting Automatisch oplosmiddelreinigingsapparaat 1 set D&H
De transportlijn

motor met variabele frequentie 1 set Made in China
Luchtcilinder 1 set Made in China
Tweeversnellingsketen/gordel/roller 1 set Made in China


6. Accessoires voor machines

Artikel 1 Naam en modelnummer van het accessoire Hoeveelheid Opmerking
1 Doppelvloeistofklepdichtingscomponenten 3 sets Dubbele vloeibare klep slijtage delen met NRB/Four fluorine grafiet materiaal dat anti-corrosie en slijtvastheid is; die normaal gesproken vervangen als per lijm functie.

2 Dynamische mengbuis MR13-12 10 stuks verbruiksartikelen
3 Gereedschap 1 set Standaard
4 Gebruikershandleiding 1 pc Standaard

7Onderhoudsdienst

1.Verkoper bieden een jaar garantieperiode en ondersteuning gratis onderhoudsservice tijdens de garantie. Software upgrade service wordt verstrekt voor een lange levensduur.
2In het geval dat onderdelen van de machine gebroken worden binnen de garantie als gevolg van niet-kunstmatige factoren, sturen wij u gratis onderdeel vervangen, koper betaalt voor de verzending.Een dubbelvloeistofklep moet tegen de kostprijs worden gekocht..
3Als de onderdelen van de machine buiten de garantie worden beschadigd, dient de koper de vervanging van de onderdelen te dragen.
